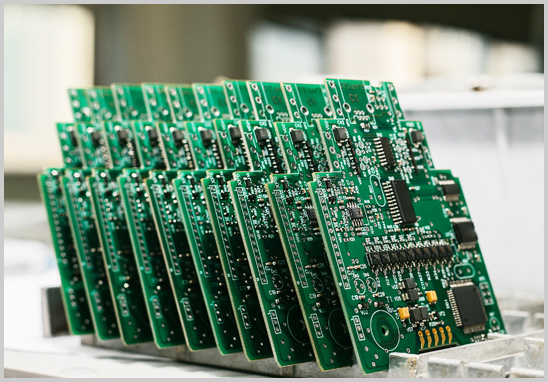

PCB電路板打樣是指在進行電路板設計和制造時，為了驗證設計方案的可行性、性能和質量，以及在產品研發和創新過程中，需要在小批量或樣品級別上生產一些電路板。
深圳宏力捷電子是一家專注于SMT貼片加工、DIP插件加工、電子成品組裝的PCBA生產廠家，可提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品電子產品的一站式PCB電路板打樣服務。
PCB電路板打樣步驟
1. 電路設計：首先進行電路設計，根據產品的功能和要求確定電路板的層次、布局、連接方式、元件選型等。
2. PCB制造：將電路設計轉換為實際的PCB板。這包括將電路設計圖轉換為PCB布局，并使用PCB生產設備將設計圖印制到PCB板上。
3. 元器件采購：根據電路設計，采購所需的元器件和部件，如電阻、電容、集成電路等。
4. SMT貼片：對PCB板進行SMT（表面貼裝技術）貼片，將元器件焊接到PCB板上。
5. 焊接：進行手工或自動焊接，將元器件牢固地連接到PCB板上。
6. 功能測試：對已完成的PCB板進行功能測試，確保其符合設計要求并能正常工作。
7. 質量檢驗：對打樣完成后的PCB板進行質量檢驗，確保沒有任何制造缺陷和問題。
PCB電路板打樣如何收費?
PCB電路板打樣的收費通常受到多種因素的影響，以下是一些影響打樣費用的主要因素：
1. PCB板的層數和尺寸：PCB板的層數和尺寸對于打樣費用起著決定性的作用。通常來說，多層PCB板的制造成本較高，因此其打樣費用也會相應增加。同時，PCB板的尺寸越大，所需的材料和生產成本也會增加。
2. 元器件種類和數量：PCB電路板上的元器件種類和數量也會影響打樣費用。不同種類的元器件價格不同，而且更多的元器件意味著更多的SMT貼片和焊接工序，從而增加了生產成本。
3. 生產工藝和技術要求：一些特殊的生產工藝和技術要求可能會增加打樣費用。例如，特殊材料的選用、特殊工藝的要求或者是復雜的焊接工序等都可能導致費用的增加。
4. 交付時間：緊急的交付時間通常會導致生產廠商需要加班或者加快生產節奏，這可能會導致額外的費用。相反，有足夠的時間來進行生產和測試通常可以降低費用。
基于以上因素，PCB電路板打樣的費用通常是根據客戶的具體需求和要求進行定制的。PCBA生產廠家會根據客戶提供的設計文件和要求，提供詳細的報價和費用說明。
